JYB/RDC-C皮帶失速監控器使用說明

1）開機上電后，紅燈閃爍，如8秒內未達到設置轉速，繼電器吸合報警，紅燈綠燈一起閃爍，如達到，則紅燈轉為常亮，進入檢測狀態。數碼管顯示實時皮帶速度。

2）進入檢測狀態之后，從檢測到第一個欠速信號起，連續8秒內

欠速，繼電器吸合報警。報警時，綠燈閃爍。

3）連續3秒超過設定報警轉速，取消報警。

4）測試鍵按下模擬欠速，8秒后報警。

5）輸送機停機，速度為零時，報警2分鐘后，進入待機狀態。輸送機再次開機運行時，恢復檢測工作狀態。

設定報警轉速：

1）0.2米/秒   2) 0.5米/秒    3) 1米/秒    4) 1.5米/秒

5) 2米/秒      6) 3.2米/秒    7) 4.5米/秒

注：設定轉速為報警轉速。八位撥碼開關相應撥到ON位置,其余在OFF位置。

例如：皮帶的實際轉速為1.0米/秒，就把編碼開關2撥到ON裝置，報警轉速為0.5米/秒。當皮帶速度降為0.5米/秒時，就報警。

6）撥碼開關第八位開關可以設置輸送機開機時的延時檢測時間，0FF時延時0秒，撥到ON時延時8秒進入檢測狀態。

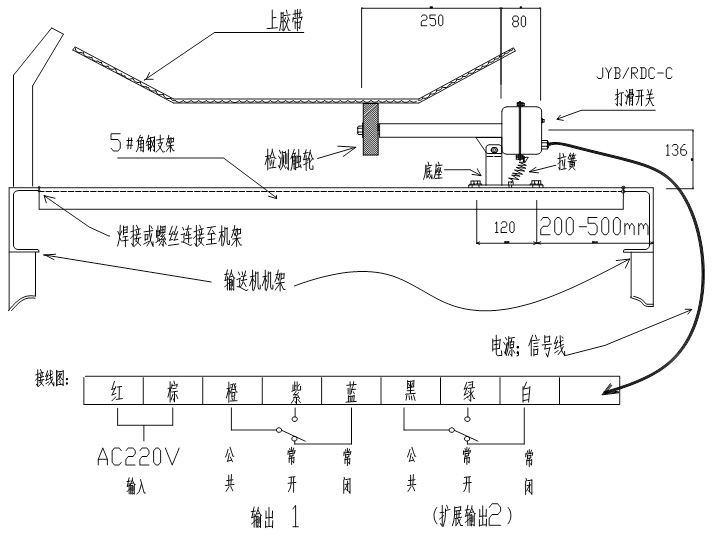

電氣接線說明：

紅線、棕線：輸入220V交流電源（訂貨可選擇24V/DC電源供電）

橙線：輸出繼電器   公共端

紫線：輸出繼電器   常開端

藍線：輸出繼電器   常閉端

(標準為1常開1常閉輸出，訂貨可選擇增加1常開1常閉擴展輸出 )
